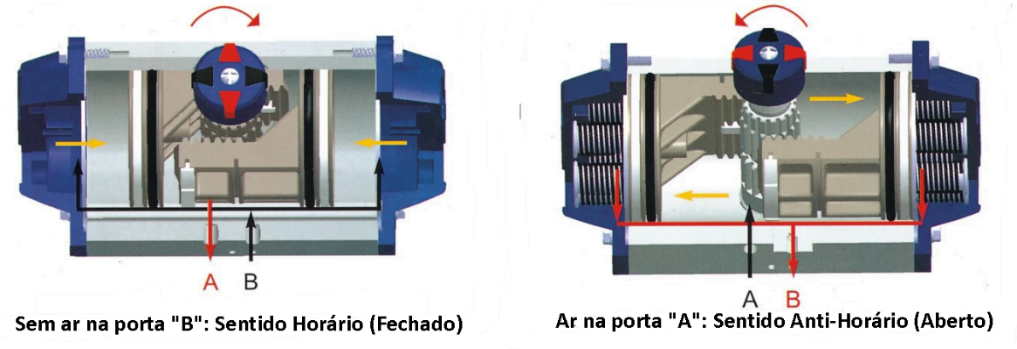

Os Atuadores Pneumáticos em Alumínio da GBI Brasil, são constituídos de um sistema de funcionamento Simples ou Dupla Ação.
Todos os atuadores pneumáticos seguem normas internacionais de qualidade e segurança, gerando assim, uma ampla satisfação em todos os nossos clientes.

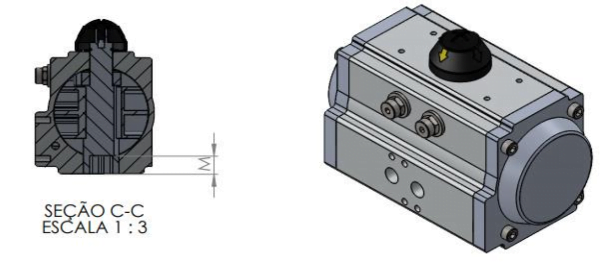

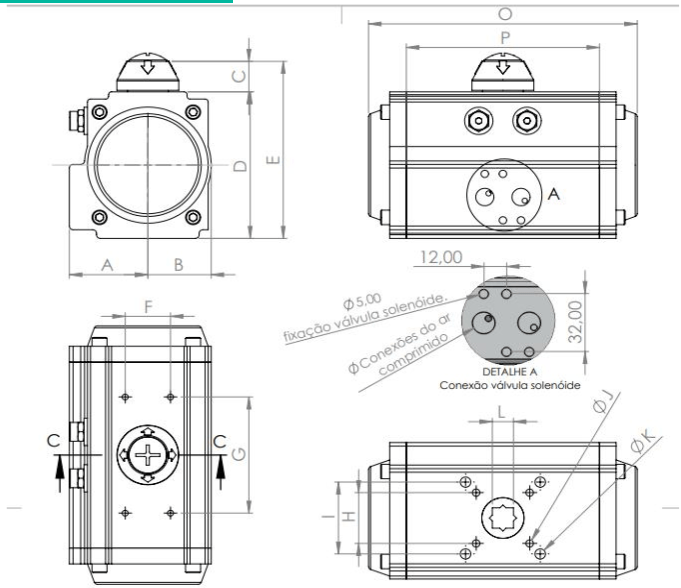

Os Atuadores Pneumáticos possuem um sistema moderno de indicador de posição de movimentação, com uma visualização clara e eficiente. Sua furação modelo ISO 5211, garante uma perfeita montagem em acessórios e válvulas.
Para sistema de funcionamento Simples Ação, a GBI Brasil desenvolveu molas encapsuladas especiais com a mais alta eficiência e confiabilidade, garantindo um grande tempo de utilização do produto.
Torque | 3 à 4944Nm |
Pressão máxima de Aplicação | 2 à 8Bar |
Operação | Ar seco, lubrificado ou gases não corrosivos |
Diâmetro da partícula de ar | Inferior a 30 µm |
Material | Alumínio |
Indicativo de posição | Tecnopolímero |
Ângulo de ação | 0 à 90° ( 5° de ajuste) |
Temperatura máxima de aplicação | -20°C à +80°C |

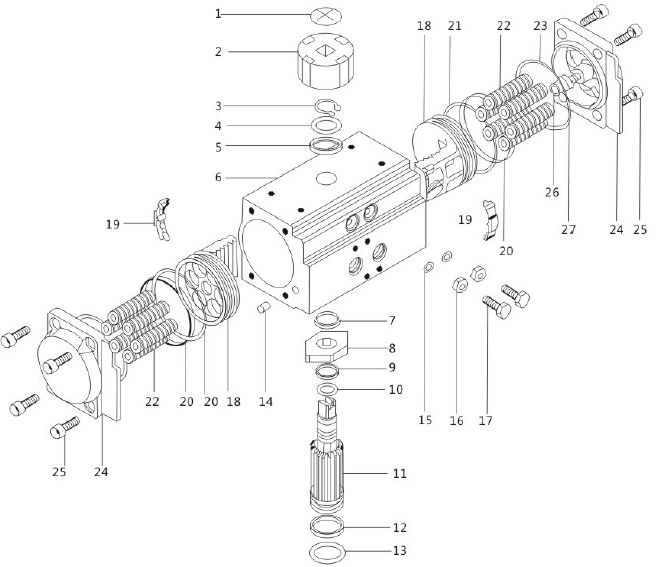

Item | Qtd. | Descrição | Item | Qtd. | Descrição | Item | Qtd. | Descrição | Item | Qtd. | Descrição | |||
1 | 1 | Parafuso Indicador | 8 | 1 | Cammis | 15 | 2 | Arruela | 22 | 0-12 | Mola | |||
2 | 1 | Indicador | 9 | 1 | Anel de Vedação | 16 | 2 | Porca | 23 | 2 | Anel de Vedação – Tampa | |||
3 | 1 | Anel de travamento | 10 | 1 | Rolamento Plástico | 17 | 2 | Parafuso de Ajuste | 24 | 2 | Tampa | |||
4 | 1 | Arruela | 11 | 1 | Pinhão | 18 | 2 | Pistão | 25 | 8 | Parafuso | |||
5 | 1 | Junta Externa | 12 | 1 | Rolamento Plástico | 19 | 2 | Guia de Pistão Plástico | 26 | 2 | Parafuso Limitador | |||
6 | 1 | Corpo do Cilindro | 13 | 1 | Anel de Vedação | 20 | 2 | Anel Raspador | 27 | 2 | Porca Limitadora | |||
7 | 1 | Junta Interna | 14 | 2 | Plug | 21 | 2 | Anel de Vedação |
Os atuadores pneumáticos da GBI Brasil são adequados para diversos tipos de linhas de processos como, entre elas:

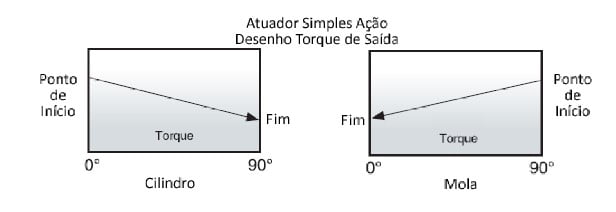

ATUADOR SIMPLES AÇÃO
Para selecionar os atuadores de Simples Ação, o fator de segurança sugerido dentro das condições de trabalho é de 30% a 50%.
Exemplo:
O torque necessário para a válvula é de 100Nm.
O fator de segurança considerado é de 30%, portanto, necessário um torque de 130Nm.
A pressão de trabalho da aplicação é de 5bar.

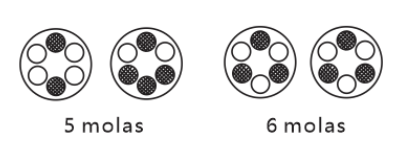

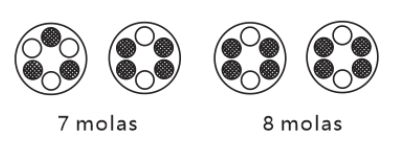

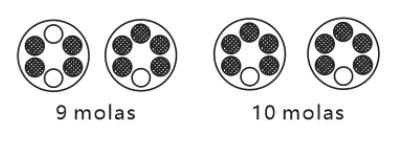

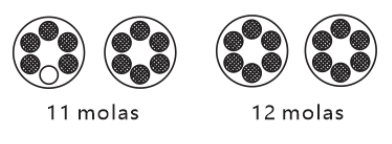

De acordo com a tabela de torque de saída e torque de mola dos atuadores de simples ação, o atuador indicado para a situação encontrada acima é o AT140 com 8 molas.
Nota: Deve-se priorizar o torque de mola tanto para abrir quanto para fechar.

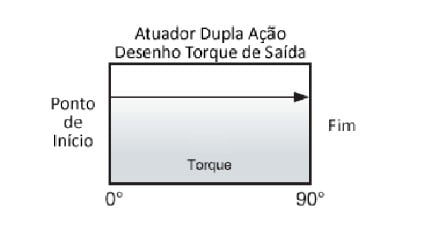

ATUADOR DUPLA AÇÃO
Para selecionar os atuadores de Dupla ação, o fator de segurança sugerido dentro das condições de trabalho é de 20% a 30%.
Exemplo:
O torque necessário para a válvula é de 100Nm.
O fator de segurança considerado é de 30%, portanto, necessário um torque de 130Nm.
A pressão de trabalho da aplicação é de 5bar.
De acordo com a tabela de torque de saída dos atuadores de dupla ação, o atuador indicado para a situação encontrada acima é o AT105.
